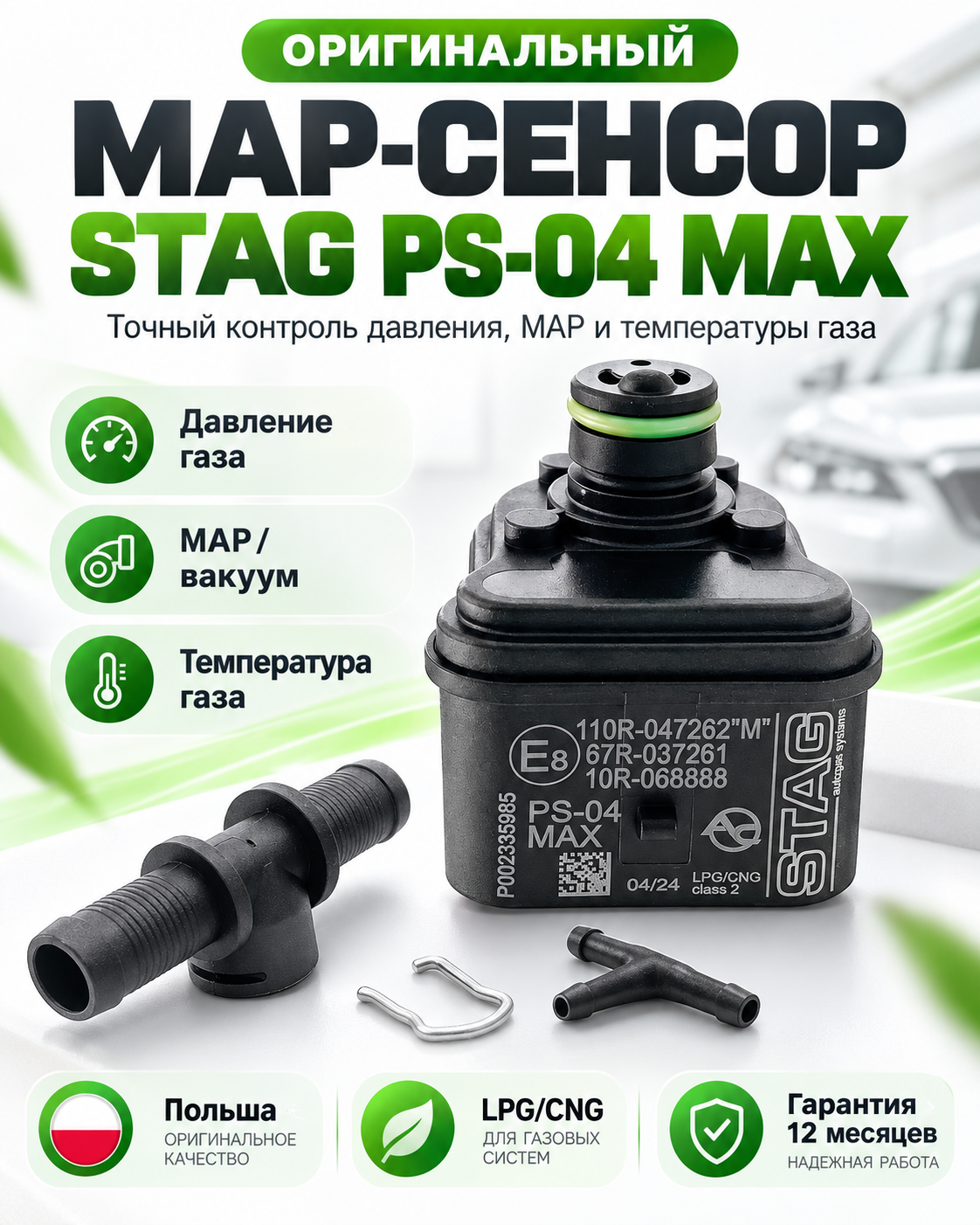

Оригинальный MAP-сенсор AC STAG PS-04 MAX — Польша
AC STAG PS-04 MAX — оригинальный комбинированный MAP-сенсор польского производства для систем газового впрыска LPG/CNG. Датчик одновременно измеряет давление газа, давление и разрежение во впускном коллекторе, а также температуру газа.
PS-04 MAX относится к семейству известных датчиков STAG PS-04 и является версией с расширенным диапазоном измерений. Диапазон датчиков давления и вакуума увеличен до 5,5 бар, поэтому модель используется как на атмосферных, так и на турбированных двигателях.
В этой карточке представлен именно оригинальный MAP-сенсор AC S.A. / STAG PS-04 MAX производства Польша. При замене датчика важно не только установить совместимый элемент, но и правильно выбрать его характеристику в программном обеспечении STAG.
Важно после замены: семейство PS-04 имеет несколько версий. Проверьте маркировку установленного датчика и выберите соответствующий тип в программе STAG. Для датчика PS-04 MAX должна быть выбрана характеристика PS-04 MAX.
К каким комплектам электроники подходит МАП-сенсор AC STAG PS-04 MAX
Мапсенсор PS-04 MAX ставят на электронику YOTA RED, YOTA NEXT, STAG, LPGTECH, Majster, MRS и Atiker, где блок работает с датчиком формата PS-04. В этой версии диапазон давления и вакуума до 5,5 бар, поэтому после монтажа в программе STAG выбирают именно PS-04 MAX, а не Plus. Если комплект есть в Даждь shop, название в перечне открывает карточку товара.
Системы STAG
STAG 200 GoFast 4 цилиндра с MAP-сенсором PS-02 Plus, STAG 200 GoFast 4 цилиндра с MAP-сенсором PS-04 Plus, STAG 200 GoFast 4 цилиндра с MAP-сенсором PS-04, оригинал, STAG 200 GoFast 4 цилиндра без MAP-сенсора, STAG 4 QBOX Basic, STAG 4 QNext Plus OBD, STAG 6-300 QMAX Basic, STAG 6-300 QMAX Plus OBD, STAG-400 DPI 4 цилиндра, STAG 4 Plus, STAG 4 ECO, STAG Q-BOX Plus, STAG 300 ISA2, STAG 300 Premium.
Системы YOTA NEXT
YOTA NEXT 200, 4 цилиндра, YOTA NEXT 300, 6 цилиндров, YOTA NEXT 300, 8 цилиндров.
Системы YOTA RED
YOTA RED 300, 4 цилиндра, YOTA RED 300, 6 цилиндров, Блок управления YOTA RED, 4 цилиндра, YOTA RED 200.
Системы LPGTECH
TECH ONE, TECH DUO, TECH 204, TECH 224, TECH 324, TECH 324 OBD, TECH 326, TECH 326 OBD, TECH 328, TECH 328 OBD.
Системы Majster
Majster 4 цилиндра с MAP-сенсором PS-02, Majster 4 цилиндра с MAP-сенсором PS-04, Majster 326, 6 цилиндров, Majster 328, 8 цилиндров.
Системы MRS
Электроника MRS 4-го поколения с датчиком PS-02 или PS-04.
Системы Atiker
Atiker SafeFast, Atiker Fast, Atiker Grand, Atiker NanoFast.
Технические характеристики
| Бренд | STAG (AC) |
| Производитель | AC S.A. / STAG |
| Модель | PS-04 MAX |
| Индекс | W1Y-00747 |
| Страна | Польша |
| Что измеряет | Давление газа, MAP / вакуум, температура газа |
| Топливо | LPG / CNG |
| Диапазон давления и вакуума | До 5,5 бар |
| Сравнение с Plus | У PS-04 Plus STAG указывает до 3,5 бар |
| Газ | Ø12 мм |
| Вакуум | Ø4 / Ø6 мм |
| Габариты | 52 × 42 × 52 мм, с тройником |
| Вес | 0,034 кг, с тройником |
| Рабочая температура | от −40 °C до +125 °C |
| Маркировка | E8 67R-01 7261, E8 110R-00 7262, E8 10R-05 8888 |
| Гарантия Даждь shop | 12 месяцев |
| Гарантия STAG | На странице PS-04 MAX производитель указывает 2 года. Это срок STAG |
Что контролирует STAG PS-04 MAX
Давление газа
Контроль давления после редуктора позволяет ЭБУ ГБО учитывать фактические условия подачи газа к форсункам.
MAP / вакуум
Давление и разрежение во впускном коллекторе используются для определения текущей нагрузки двигателя.
Температура газа
Температурный канал позволяет учитывать изменение характеристик газового топлива во время работы.
До 5,5 бар
Расширенный диапазон MAX рассчитан на более широкий диапазон давления, чем предыдущая версия PLUS.
LPG / CNG
Датчик предназначен для автомобильных систем газового впрыска LPG и CNG.
Для турбо
PS-04 MAX подходит для двигателей с турбонаддувом, где требуется более широкий диапазон измерения.
AC STAG — оригинальный польский датчик
STAG — марка польской компании AC S.A., производителя электронных компонентов и систем автомобильного газа.
В данной товарной позиции продаётся заводской MAP-сенсор AC S.A. / STAG PS-04 MAX.
Это особенно удобно при ремонте уже установленной системы STAG: датчик можно определить по маркировке и затем выбрать соответствующую характеристику в программе настройки.
Зачем MAP-сенсор нужен системе ГБО
Газовый блок управления постоянно получает информацию о состоянии двигателя и газовой части системы. Один из основных источников этих данных — MAP-сенсор.
При изменении нагрузки меняется давление во впускном коллекторе, длительность бензинового впрыска и потребность двигателя в топливе. Электроника использует показания MAP вместе с другими параметрами для управления газовыми форсунками.
Отдельно PS-04 MAX контролирует температуру газового топлива. Это позволяет учитывать изменение его параметров при разных температурных режимах.
Для диагностики: по данным PS-04 мастер видит давление газа и MAP в программе, может оценить работу редуктора и проверить поведение системы на холостом ходу и под нагрузкой.
Версии STAG PS-04: PLUS, PRO и MAX
Название PS-04 использовалось для нескольких версий измерительного блока STAG. Поэтому при покупке датчика на замену недостаточно ориентироваться только на корпус или разъём.
Ключевой ориентир — маркировка конкретного датчика и доступный тип сенсора в программном обеспечении газового блока.
PS-04 PLUS
Распространённая предыдущая версия. Официальный STAG указывает диапазон датчиков давления и вакуума до 3,5 бар.
PS-04 MAX
Новая версия с диапазоном давления и вакуума до 5,5 бар. Именно MAX продаётся в этой карточке.
Также в программном обеспечении можно встретить характеристики других версий семейства PS, включая PRO. В каждом случае выбирать нужно тот профиль, который соответствует маркировке установленного датчика.
Не выбирайте датчик «примерно похожий»: неправильная характеристика может привести к неправильному пересчёту электрического сигнала в фактическое значение давления.
Что сделать после установки PS-04 MAX
Сверьте маркировку
Убедитесь, что установлен именно PS-04 MAX.
Проверьте подключение
Осмотрите электрический разъём, линию давления газа и вакуумное подключение.
Подключитесь к ЭБУ
Откройте программу настройки, соответствующую установленному блоку STAG.
Выберите PS-04 MAX
В настройках MAP / датчика давления установите характеристику MAX.
Проверьте значения
Проверьте давление и MAP при выключенном двигателе, на холостом ходу и под нагрузкой.
Проверьте настройку ГБО
После правильного выбора датчика можно выполнять калибровку и дорожную проверку системы.
Почему неправильный профиль датчика мешает настройке
Газовый ЭБУ получает от сенсора электрический сигнал и преобразует его в значение давления в соответствии с выбранной характеристикой.
Если установлен MAX, но в программе используется характеристика другой версии, пересчитанное давление может быть некорректным.
В результате мастер может получить неправильные данные о давлении газа или MAP и начать корректировать исправную часть системы. Поэтому тип датчика проверяют сразу после его замены.
Почему STAG выпустил PS-04 MAX
Предыдущий PS-04 PLUS имел диапазон давления и вакуума до 3,5 бар. На более требовательных турбированных двигателях диапазона могло не хватать.
В MAX диапазон увеличен до 5,5 бар. Это расширяет область использования датчика на двигателях с более высоким давлением наддува.
STAG также указывает повышенную устойчивость новых измерительных элементов PS-04 MAX к загрязнениям, встречающимся в LPG.
Когда стоит проверить PS-04
- давление газа в программе выглядит нереалистично;
- MAP не соответствует режиму работы двигателя;
- машина переключается с газа на бензин под нагрузкой;
- появляются ошибки давления;
- после замены датчика изменилось поведение ГБО;
- калибровка не выполняется корректно из-за показаний давления.
При этом MAP-сенсор — не единственная возможная причина. Необходимо также проверять редуктор, фильтры, газовую магистраль, вакуумный шланг, разъём и проводку.
Совместимость PS-04 MAX с предыдущими версиями
STAG указывает взаимозаменяемость PS-04 MAX с предыдущими измерительными блоками PS.
Однако перед заменой всё равно необходимо проверить:
- маркировку старого сенсора;
- модель ЭБУ ГБО;
- электрический разъём;
- газовое и вакуумное подключение;
- наличие PS-04 MAX в программе;
- актуальность программного обеспечения и прошивки блока.
Если MAX отсутствует в программе: сначала проверьте версию ПО и поддержку датчика вашим блоком. Не выбирайте PLUS или PRO только потому, что они есть в списке.
Оригинальный MAP-сенсор STAG PS-04 — поисковые названия модели
Эту позицию ищут как оригинальный MAP-сенсор STAG PS-04, STAG PS-04 MAX, мап сенсор Стаг ПС-04, оригинальный датчик давления STAG, польский MAP STAG, датчик вакуума STAG PS04 или датчик давления газа STAG.
В этой карточке продаётся именно AC STAG PS-04 MAX производства Польша. Упоминания PLUS и PRO приведены для объяснения различий между версиями и правильной настройки после замены.
Гарантия и комплектация
Гарантия
Гарантия Даждь shop на AC STAG PS-04 MAX составляет 12 месяцев при правильной установке и эксплуатации.
Комплектация
Основной товар — MAP-сенсор AC STAG PS-04 MAX. Тройник и дополнительные монтажные элементы указываются в соответствии с фактической комплектацией поставки.
Что проверить перед покупкой
Сверьте маркировку старого датчика, модель блока управления, форму разъёма и доступные характеристики сенсоров в программе STAG.
Если вместо PLUS или другой версии устанавливается PS-04 MAX, после механической замены обязательно измените тип датчика в программном обеспечении и проверьте показания давления.
Частые вопросы о STAG PS-04 MAX
Это оригинальный STAG?
Да. В этой карточке продаётся MAP-сенсор AC S.A. / STAG PS-04 MAX производства Польша.
Что измеряет датчик?
Давление газа, давление или разрежение во впускном коллекторе и температуру газа.
Какой диапазон PS-04 MAX?
Для датчиков давления и вакуума производитель указывает диапазон до 5,5 бар.
Чем MAX отличается от PLUS?
У PLUS диапазон составлял до 3,5 бар, у MAX он увеличен до 5,5 бар.
Можно ли поставить MAX вместо PLUS?
STAG заявляет взаимозаменяемость предыдущих измерительных блоков PS, но после замены необходимо проверить подключение и выбрать PS-04 MAX в программе.
Подходит ли для турбо?
Да. PS-04 MAX разработан с расширенным диапазоном и подходит для систем LPG/CNG на турбированных двигателях.
Какая гарантия магазина?
Гарантия Даждь shop на эту позицию составляет 12 месяцев.
Почему выбирают именно MAP-сенсор AC STAG PS-04 MAX
Это оригинальный датчик AC S.A. / STAG версии PS-04 MAX польского производства, индекс W1Y-00747. STAG указывает диапазон давления и вакуума до 5,5 бар — выше, чем 3,5 бар у PS-04 Plus. YOTA NEXT в формате PS-04 — другой бренд, его характеристику сюда не подставляем.
